雅迅達55寸超窄邊液晶拼接墻項目解決方案

1．液晶拼接墻系統組成 整套液晶拼接墻大屏幕顯示系統主要由以下幾部分組成：

a、落地安裝機架

b、21臺55寸lcd液晶拼接屏（三星原裝液晶面板）

c、應用管理軟件包 線材及配件 d、網絡化一體點屏控制器

2．大屏幕顯示系統規格 本項目采用的液晶拼接墻由雅迅達超窄邊液晶拼接屏與點屏控制器組成，共21臺液晶拼接單元：

具體的尺寸規格如下： 55寸單屏面積：1213.5mm（寬）X684.3mm（高）

液晶拼接墻整屏面積：8494.5mm (寬) X2052.9mm（高）

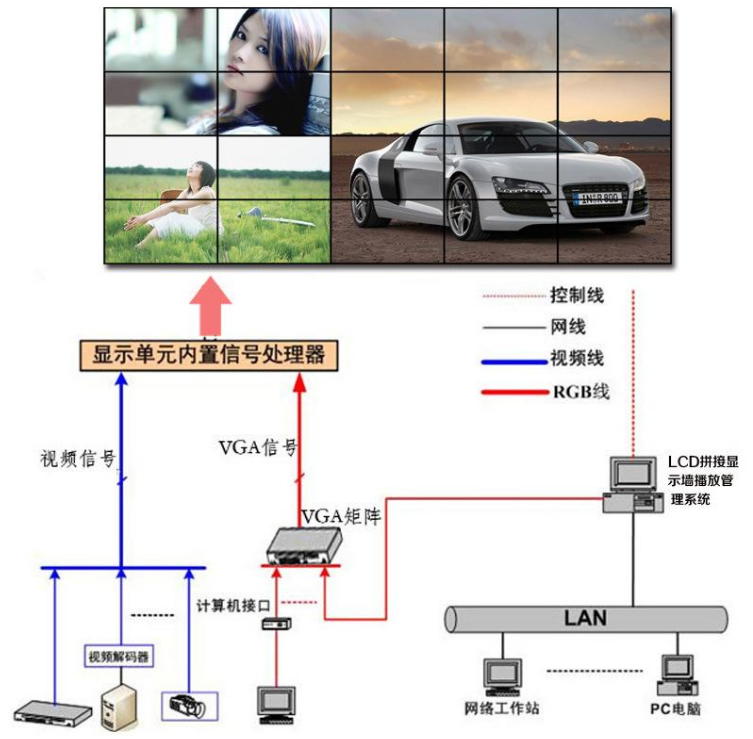

A、系統示意圖

B、 包邊支架：根據液晶拼接墻顯示尺寸及外觀尺寸進行設計，拼接墻的大小按照慣例由拼接墻單元的個數(寬n*高n)和單元的實際尺寸來計算。3x7-55既是指高3個液晶拼接單元，寬7個液晶拼接單元、總共是由21個55″液晶拼接顯示單元組成，其具體的安裝方式可根據實際的使用環境來確定是采用壁掛安裝、落地支架安裝或者是落地機柜安裝，其安裝方式完全取決與使用環境和用戶需求。 液晶拼接墻使用的是保誠超窄邊液晶拼接屏（采用的是三星原裝A級液晶面板），并經過后期的技術處理、使其完全符合大屏幕拼接墻的設計要求。采用的液晶掛裝設計，通過對液晶屏外殼進行結構技術處理使其在不改變外觀的情況下改變傳統的安裝形式、使液晶拼接單元安裝更為簡單快捷。 3.液晶拼接屏的電源

每一塊液晶拼接單元都有獨立的開關電源模塊設計、一方面是為了保證系統長時間穩定運行，另一方面是整機輸入使用帶保護地的單相三線制交流電源，并確保整個工程系統使用同一保護地、降低靜電對其的影響。切記不能使用無保護地的電源，而且電源線的接地腳不能破壞。

C、液晶拼接大屏幕控制計00算機 大屏幕顯示系統控制提供一個軟件包以安裝于任何品牌的PC機，在windows環境下運行軟件并通過RS232串行通信，主要是用于對液晶拼接墻的信號和各種功能進行操控。

D、各類信號線、電源線在安裝的時候一定得有規律的進行排布，一方面方便線路的檢查、另一方面防止因線路雜亂而帶來不必要的影響 1、系統功能 a）液晶拼接大屏幕顯示系統直接顯示功能 保誠顯示技術是專門為大屏幕顯示系統設計的液晶拼接單元，顯示單元可以接收和顯示多種信號（DVI、HDMI），拼接顯示單元可以處理復合視頻、分量視頻、獨立的計算機信號和數字視頻信號、這些信號可以通過切換對于的顯示通道實現信號源在單屏顯示，通過單元內部環接鏈路實現N*N的放大顯示。 整個拼接墻顯示任意一路信號：（圖1）

N*N組合顯示任意多路信號：（圖2）

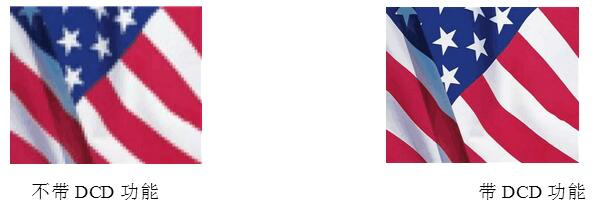

2） DCD邊緣平滑技術 DCD全稱為方向相關的去隔行，在動態畫面中可從任何角度成像，修補畫面邊緣，獲得更光滑、更自然的視頻圖象效果。如下圖，DCD可以去除邊緣的鋸齒現象。

隨著液晶拼接屏顯示系統的不斷完善，拼接屏技術的不斷發展促使液晶拼接屏的整體功能得到了快速的發展，然而用戶的需求在隨著時間而不斷的改變這，液晶拼接屏想要獲得更多的市場份額只能不斷的完善自身。這也是導致各液晶拼接屏廠家技術優勢不一的原因之一。
